💡 L’essentiel en 30 secondes
Un court-circuit dans votre chaudière ou chauffe-eau électrique se manifeste le plus souvent par un disjoncteur qui saute de façon répétée. La cause principale est généralement une résistance défectueuse, victime d’entartrage, de surchauffe ou d’humidité. Pour diagnostiquer, coupez toujours le courant et utilisez un multimètre. Dans la majorité des cas, il faudra remplacer la résistance. Si le problème persiste ou si vous avez un doute, faites appel à un professionnel : les risques d’électrocution ou d’incendie sont réels.
Si vous êtes ici, c’est probablement que votre installation de chauffage ou d’eau chaude vous joue des tours : le disjoncteur saute, l’appareil fait un bruit bizarre, ou tout simplement… il ne chauffe plus. Pas de panique. Un court-circuit dans la résistance d’une chaudière ou d’un ballon électrique est un problème courant, souvent lié à l’usure ou à l’environnement. En tant que bricoleur averti, je vais vous guider pour comprendre ce qui se passe, identifier la source du problème (sans forcément que ce soit la résistance !) et savoir quelles sont vos options. On évite les phrases trop techniques, on va droit au concret. C’est parti.
Court-circuit dans une chaudière : de quoi parle-t-on exactement ?
Imaginez l’électricité comme de l’eau qui doit circuler dans un tuyau (le fil électrique) en rencontrant une certaine résistance (votre résistance chauffante) pour produire de la chaleur. Un court-circuit, c’est comme si ce tuyau se perçait ou se connectait directement à un retour à la terre, sans passer par la résistance. Le courant prend alors un chemin trop facile, il devient intense et violent. Votre système de protection – le disjoncteur – fait son travail et coupe tout pour éviter la surchauffe des fils et un départ d’incendie.
Dans le contexte de votre appareil de chauffage, ce « chemin trop facile » peut se créer à plusieurs endroits, mais la résistance, en contact direct ou indirect avec l’eau, est souvent le maillon faible.
Les signes qui ne trompent pas
Avant de sortir les outils, reconnaissez les symptômes. Ils sont souvent combinés :
⚠️ Attention : Si vous sentez une forte odeur de brûlé ou de plastique fondu, ou si vous voyez de la fumée, coupez immédiatement l’alimentation générale au tableau électrique et contactez un professionnel. Ne tentez aucune manipulation.
- Le disjoncteur qui saute : C’est LE signal d’alarme principal. Il se produit au démarrage de l’appareil ou pendant son fonctionnement. Parfois, c’est le disjoncteur différentiel (sensibles aux fuites de courant) qui saute, parfois c’est le disjoncteur divisionnaire (protège contre les surintensités).
- L’appareil ne produit plus de chaleur : L’eau est tiède ou froide, les radiateurs restent froids.
- Des bruits anormaux : Un grésillement, un bourdonnement électrique ou un « chant » de bouilloire (dû au calcaire) peuvent indiquer un problème au niveau de la résistance.
- Les voyants ou codes d’erreur : Les modèles récents affichent souvent un code (comme F. ou E.) sur leur écran. Consultez la notice pour l’identifier.
- Une chaleur irrégulière : L’eau est tantôt chaude, tantôt froide.
Les coupables potentiels : ce n’est pas toujours la résistance !
Ne foncez pas tête baissée sur la résistance. D’autres composants peuvent provoquer un court-circuit et faire sauter le disjoncteur. Une bonne démarche consiste à éliminer les autres possibilités.
- La résistance elle-même : C’est la cause la plus fréquente. Elle peut être en court-circuit interne (sa valeur électrique tend vers zéro ohm) ou en défaut d’isolement (le courant fuit vers la carcasse métallique).
- La pompe ou le circulateur : Le moteur de la pompe de votre chaudière peut être grillé et créer un court-circuit.
- Le thermostat : S’il est défectueux, il peut envoyer un mauvais signal ou créer un contact anormal.
- La carte électronique : Sur les appareils modernes, un composant électronique sur la carte de commande peut claquer.
- Le câblage : Des fils dénudés, rongés par des rongeurs, ou des connexions desserrées qui touchent la carcasse.
- Une surcharge sur la ligne : Votre chaudière est-elle sur une ligne électrique dédiée ? Si elle partage la ligne avec d’autres appareils puissants, cela peut causer des déclenchements.
Diagnostiquer comme un pro (mais en toute sécurité)
🔌 RÈGLE D’OR N°1 : COUPEZ TOUJOURS LE COURANT !
Avant toute manipulation, coupez l’alimentation de l’appareil au tableau électrique (disjoncteur en position OFF) et vérifiez l’absence de tension avec un multimètre. Ne vous fiez pas seulement à l’interrupteur de l’appareil. Travailler sous tension sur une chaudière ou un ballon d’eau chaude expose à un risque mortel d’électrocution.
Étape 1 : L’inspection visuelle
Ouvrez le capot de votre appareil (après avoir coupé le courant !). Cherchez :
- Des traces de brûlure, de noircissement ou de fonte sur les fils, les connecteurs ou les composants.
- Des signes de corrosion (points verts/blancs) ou d’humidité (gouttelettes, condensation).
- Autour de la résistance (si accessible), une accumulation importante de calcaire (tartre).

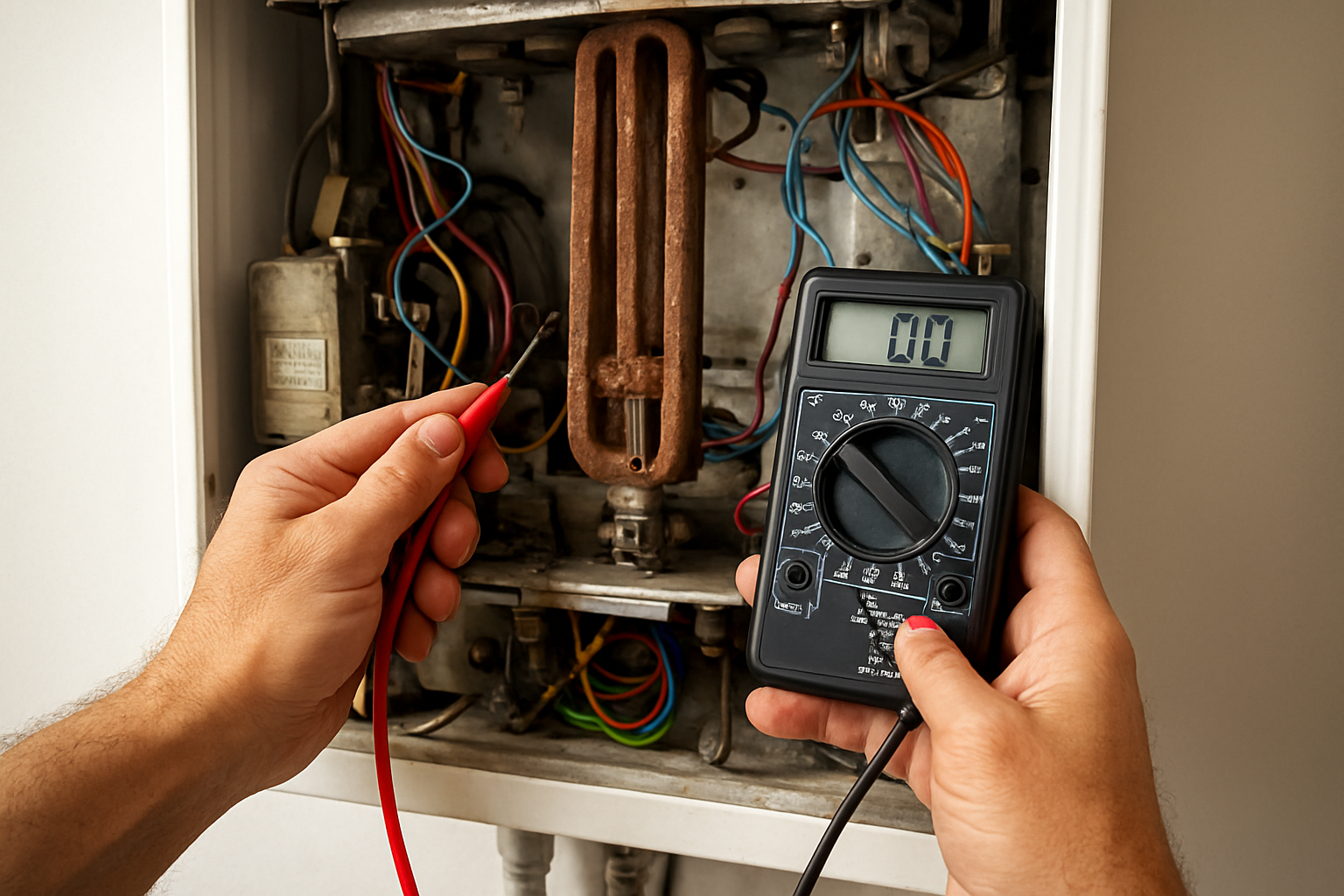

Étape 2 : Le test au multimètre (l’outil indispensable)
Un multimètre numérique basique suffit. On va mesurer la résistance électrique (en Ohms, symbole Ω).
| Ce qu’on teste | Comment faire | Résultat normal | Résultat anormal = Problème |
|---|---|---|---|
| Résistance interne | Placer les pointes du multimètre sur les deux bornes de la résistance (débranchée). | Entre 20 et 100 Ohms environ (varie selon la puissance). | 0 Ohm = Court-circuit interne. OL ou 1 (infini) = Résistance coupée. |
| Isolement à la terre | Une pointe sur une borne, l’autre sur la gaine métallique (ou la terre). | OL ou 1 (infini). Aucune continuité. | Une valeur faible (ex: quelques kΩ) = Défaut d’isolement. Le courant fuit vers la terre. |
Étape 3 : La méthode par élimination
Si la résistance semble bonne au test, le problème vient d’ailleurs. Sur une chaudière, vous pouvez essayer de débrancher un à un les autres consommateurs principaux (la pompe, le circulateur, le brûleur pour les modèles mixtes) en les isolant électriquement. Après chaque débranchement, réarmez le disjoncteur. S’il ne saute plus lorsque tel composant est débranché, vous avez trouvé le coupable.
Blindée ou Stéatite : deux résistances, deux sensibilités
Savoir quel type de résistance équipe votre ballon d’eau chaude est crucial pour comprendre sa vulnérabilité.
| Type | Principe | Points forts | Points faibles / Risque de court-circuit |
|---|---|---|---|
| Résistance Blindée (Thermoplongée) | Plonge directement dans l’eau. Comme une bouilloire. | Excellent rendement, chauffage rapide. | Très sensible au calcaire (entartrage). Le tartre l’isole, elle surchauffe et grille. Contact direct avec l’eau → risque de défaut d’isolement si l’eau est conductrice (humidité, minéraux). |
| Résistance Stéatite (à fourreau) | Protégée par un fourreau en acier émaillé. L’eau ne la touche pas. | Beaucoup plus résistante au calcaire. Durée de vie souvent plus longue. | Si le fourreau se fissure (corrosion, choc thermique), l’eau entre en contact avec la résistance et provoque un défaut d’isolement. Sensible aux problèmes d’humidité dans le logement. |
Réparer ou remplacer ? La marche à suivre
Si le coupable est la résistance (chauffe-eau)
- 1. Achetez la bonne pièce : Identifiez précisément la référence de votre ballon (plaque signalétique) pour commander une résistance de même puissance (en kW), tension (230V) et type (blindée/stéatite).
- 2. Vidangez le ballon : Coupez eau et électricité. Ouvrez un robinet d’eau chaude et videz complètement le ballon par la vanne de vidange.
- 3. Remplacement : Démontez le capot thermique, débranchez les fils (notez leur position !), dévissez la platine support. Pour une stéatite, vérifiez aussi l’état du fourreau (anode souvent solidaire).
- 4. Test final : Après remontage et avant de remplir, vous pouvez faire un test d’isolement rapide avec le multimètre. Remplissez ensuite le ballon (robinet d’eau chaude ouvert pour chasser l’air), puis remettez le courant.
🛠️ Mon conseil de bricoleur : Profitez du remplacement d’une résistance blindée entartrée pour vérifier si votre ballon ne serait pas compatible avec une résistance stéatite. C’est souvent le cas, et c’est un excellent investissement pour l’avenir, surtout en région calcaire. Pensez aussi à vérifier ou remplacer l’anode magnésium, le « sacrificateur » qui protège la cuve de la corrosion.
Quand faut-il ABSOLUMENT appeler un professionnel ?
- Si le disjoncteur continue de sauter après le remplacement de la résistance. Il y a peut-être une micro-fissure dans le fourreau (stéatite) ou une humidité persistante dans le boîtier.
- Si vous voyez des traces évidentes d’eau ou d’humidité sur la carte électronique ou les connecteurs.
- Si le problème semble venir du tableau électrique lui-même (disjoncteur vieillissant, section de câble inadaptée).
- Si vous n’êtes pas à l’aise avec les manipulations électriques ou la vidange d’un ballon de plusieurs centaines de litres.
- Pour une chaudière mixte (gaz/fioul + électricité), l’intervention est plus complexe et souvent réglementée.
Le coût d’un diagnostic par un pro se situe généralement entre 100 et 150 €. La réparation (main d’œuvre + pièce) s’ajoute à ce tarif. C’est un prix pour la sécurité et la garantie d’un travail bien fait.
Prévenir plutôt que guérir : les bons réflexes
- Luttez contre le calcaire : Pour les résistances blindées, un détartrage chimique ou mécanique régulier (tous les 2-3 ans selon la dureté de l’eau) prolonge considérablement leur vie. Pensez aux systèmes antitartre magnétiques ou électroniques à l’arrivée d’eau.
- Vérifiez l’installation électrique : Votre chauffe-eau ou chaudière doit idéalement être sur une ligne électrique dédiée, protégée par un disjoncteur adapté à sa puissance (souvent 20A ou 32A) et un différentiel de haute sensibilité (30mA).
- Évitez la surchauffe à sec : Ne jamais mettre en route un ballon vide. Lors de longues absences, coupez l’alimentation électrique mais laissez l’arrivée d’eau froide ouverte.
- Contrôlez l’humidité ambiante : Installez votre appareil dans un local sec et aéré. Une cave humide est l’ennemi des composants électriques.
- Faites un entretien régulier : Pour une chaudière, un entretien annuel par un professionnel est souvent obligatoire et permet de détecter les faiblesses.
Questions Fréquentes (FAQ)
Q : Mon disjoncteur saute seulement quand il pleut ou quand l’air est très humide. Pourquoi ?
R : C’est un indice quasi-certain d’un défaut d’isolement aggravé par l’humidité. L’eau ou l’humidité ambiante crée un chemin conducteur sur des composants déjà un peu vieillissants (câbles, connecteurs, résistance). L’isolement, qui tenait encore en air sec, devient insuffisant et le différentiel détecte la fuite de courant. Il faut faire investiguer l’appareil et son environnement par un électricien.
Q : Je viens de remplacer ma résistance, mais le nouveau modèle chauffe moins vite / moins bien. Est-ce normal ?
R : Vérifiez deux points essentiels. 1. La puissance : Avez-vous bien installé une résistance de même puissance (en kW) que l’originale ? Une puissance inférieure chauffe forcément moins vite. 2. Le réglage du thermostat : Lors du remplacement, il est souvent nécessaire de le régler ou de le réinitialiser. Assurez-vous qu’il est bien positionné sur la température désirée (généralement entre 55 et 65°C). Une température réglée trop basse donnera l’impression d’un mauvais chauffage.
Q : Puis-je simplement mettre un disjoncteur plus puissant pour qu’il ne saute plus ?
R : ABSOLUMENT PAS. C’est extrêmement dangereux. Le disjoncteur est là pour protéger l’installation des surintensités. S’il saute, c’est qu’il détecte un problème (court-circuit, surcharge). Le remplacer par un modèle plus puissant (ex: passer de 20A à 32A) permettra au courant de continuer à circuler dans un circuit défectueux, ce qui peut faire fondre les câbles et provoquer un incendie. La solution est de trouver et réparer la cause du déclenchement, pas de neutraliser le système de sécurité.
Pour aller plus loin
Le sujet est vaste, et chaque installation est unique. Si vous souhaitez approfondir les aspects techniques ou réglementaires, voici quelques ressources fiables :
- Legifrance.gouv.fr : Pour consulter la norme électrique NFC 15-100 qui régit les installations domestiques.
- ADEME : Pour des conseils sur l’entretien et l’optimisation énergétique de vos équipements de chauffage.
- Les forums spécialisés comme Forum Construire ou les groupes dédiés sur les réseaux sociaux, où l’on trouve des retours d’expérience très concrets (photos à l’appui) de particuliers et de professionnels.
J’espère que ce guide vous aura aidé à y voir plus clair. N’oubliez pas : en matière d’électricité et d’eau, la prudence est mère de sûreté. Un peu de méthode et, au besoin, un coup de fil à un expert, vous éviteront bien des soucis et garantiront la longévité de votre installation.
