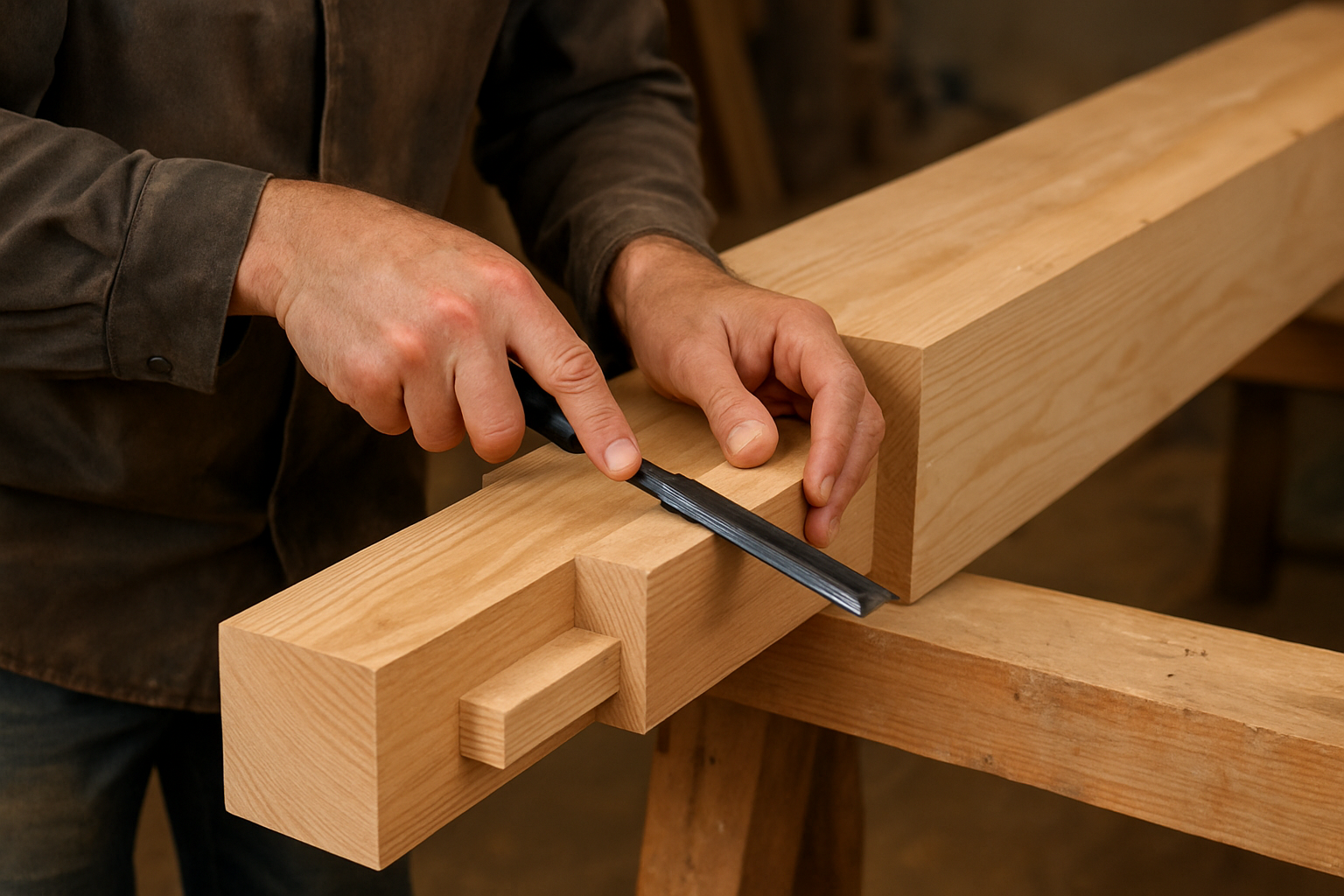

L’assemblage tenon-mortaise est la technique de charpente et de menuiserie la plus solide et durable. Elle consiste à tailler une saillie (le tenon) sur une pièce de bois pour l’emboîter parfaitement dans une cavité (la mortaise) d’une autre pièce, créant une liaison mécanique extrêmement robuste sans aucun métal. C’est la clé de voûte des charpentes traditionnelles qui défient le temps.
Pourquoi choisir l’assemblage tenon-mortaise ?
Si cette technique traverse les siècles, c’est pour de bonnes raisons. Elle est d’abord d’une solidité à toute épreuve. L’emboîtement précis répartit les charges et les forces sur une grande surface de contact, bien mieux qu’une simple vis. Ensuite, elle est durable. Le bois travaille avec l’humidité, se dilate et se rétracte. Un tenon-mortaise bien ajusté bouge avec le bois, sans se desserrer, contrairement à une fixation métallique qui peut se fatiguer ou rouiller.
Enfin, c’est une question d’esthétique et d’authenticité. Une charpente assemblée de cette façon est un spectacle en soi. Les lignes sont pures, la structure est lisible, et on perçoit immédiatement le savoir-faire derrière chaque jointure. C’est la signature des ouvrages de qualité.
⚠️ Attention : Une limite cruciale
Malgré ses nombreux atouts, cet assemblage a un point faible majeur : il est à proscrire en extérieur exposé aux intempéries (pergolas, terrasses, balustrades). Pourquoi ? L’eau de pluie peut stagner au fond de la mortaise, créant un point de rétention d’humidité parfait pour la pourriture. Pour l’extérieur, privilégiez des assemblages à mi-bois renforcés par des vis inox ou des tiges filetées.
Les différents types d’assemblages pour la charpente
Tous les tenons-mortaise ne se ressemblent pas. Le choix du type d’assemblage dépend de la fonction de la pièce et des forces en jeu. Voici les principaux que vous rencontrerez en charpente.
| Type d’assemblage | Comment ça marche ? | Où l’utiliser ? |
|---|---|---|
| Tenon traversant | Le tenon traverse complètement la pièce mortaisée et dépasse de l’autre côté. C’est la version la plus solide. | Pour les liaisons porteuses critiques, comme un entrait dans un poteau. |
| Tenon oblique (à biais) | Le tenon et la mortaise sont taillés selon un angle, pour assembler deux pièces qui ne sont pas perpendiculaires. | Parfait pour l’assemblage d’un arbalétrier sur un entrait dans une ferme de charpente. |
| Tenon à enfourchement | La mortaise est ouverte sur le côté ou l’extrémité de la pièce, et le tenon est souvent double et en biais. | Idéal pour les assemblages d’angle complexes ou pour fixer une panne sur un poinçon. |
| Tenon à repos (ou embrèvement) | Le tenon s’appuie sur une entaille taillée dans la pièce réceptrice, ce qui répartit la charge par compression. | Très utilisé pour les arbalétriers sur les entraits, offrant une excellente résistance à la poussée. |
La boîte à outils indispensable
Pas besoin d’un atelier professionnel, mais il faut les bons outils pour un travail précis. Voici l’essentiel :
- Pour le traçage : Un crayon bien taillé, une équerre de menuisier, un trusquin ou un outil « grenouille » pour reporter les épaisseurs.
- Pour la découpe : Une scie à tenon (à onglets avec guide) est l’idéal. Une bonne scie circulaire sur guide rail ou une scie à main (scie égoïne) font très bien l’affaire.
- Pour évider : Un ciseau à bois bien affûté (largeur adaptée à la mortaise) et un maillet. Une perceuse avec une mèche à bois (mèche plate ou hélicoïdale) pour dégrossir le travail.
- Pour l’ajustement fin : Un rabot à main, une lime plate ou une rape à bois pour les finitions.
Le guide pas à pas pour réaliser votre premier tenon-mortaise
Passons à la pratique. Suivez ces étapes méthodiquement, la précision est la clé du succès.
Étape 1 : Le traçage, la base de tout
Un mauvais traçage donne un assemblage bancal. Prenez votre temps. Sur la pièce qui recevra le tenon, tracez soigneusement ses futures épaules (la partie qui s’appuiera sur la pièce mortaisée) et ses joues (les côtés du tenon). Une règle d’or en charpente : la profondeur de la mortaise ne doit pas dépasser les 2/3 de l’épaisseur de la pièce qui la reçoit. Pour une pièce de 10 cm d’épaisseur, une mortaise de 6-7 cm est un bon standard.
Reportez ces mesures sur la seconde pièce pour tracer les contours exacts de la mortaise. Utilisez le trusquin pour garantir la parfaite symétrie des traits.
Étape 2 : Tailler le tenon
Commencez par scier les épaules. Bloquez votre pièce et utilisez un guide pour que la coupe soit parfaitement droite et perpendiculaire. Ensuite, sciez les joues. Si vous utilisez une scie circulaire, la technique des passes à 45° pour dégager la matière avant la coupe finale est très efficace (comme on peut le voir dans de nombreux tutoriels en ligne). Une fois le tenon dégrossi, affinez ses faces au ciseau à bois et au rabot pour obtenir des surfaces lisses et des angles nets.
Étape 3 : Creuser la mortaise
La méthode traditionnelle : percer d’abord. Avec une mèche à bois d’un diamètre légèrement inférieur à la largeur de votre mortaise, percez une série de trous contigus à l’intérieur de la zone tracée. Ensuite, avec le ciseau à bois et le maillet, évidez les ponts de bois restants et équarrissez les parois de la mortaise pour qu’elles soient bien droites et propres. Le fond doit être le plus plat possible.
Étape 4 : L’ajustement et l’assemblage final
C’est le moment de vérité. Essayez l’assemblage à sec (sans colle). Le tenon doit entrer avec une légère résistance, pouvant nécessiter quelques coups de maillet, mais sans force excessive. S’il coince, repérez les zones de frottement au crayon et affinez-les au ciseau ou à la lime. Une fois l’ajustement parfait, vous pouvez coller. Appliquez de la colle à bois à l’intérieur de la mortaise et sur le tenon, assemblez, et serrez sous presse ou avec des serre-joints. Pour une solidité renforcée, surtout pour un tenon traversant, vous pouvez cheviller l’extrémité du tenon avec une cheville en bois.
🔥 Astuce de pro : Le test du serrage
Avant de coller définitivement un assemblage complexe (comme une ferme de charpente), faites un montage à blanc complet. Assemblez toutes les pièces à sec et serrez-les temporairement. Cela vous permet de vérifier l’alignement général, les angles et de corriger un éventuel défaut avant l’engagement irréversible de la colle.
Choisir le bon bois pour durer
La technique ne fait pas tout, le matériau non plus. Pour une charpente, privilégiez des bois durs ou semi-durs, stables et résistants. Le chêne est la référence historique pour sa solidité et sa longévité. Le hêtre est également un excellent choix, très résistant mécaniquement. Pour des projets plus accessibles, le douglas ou le mélèze, bien que plus tendres, offrent une bonne durabilité naturelle. Évitez les bois trop tendres comme le pin non traité pour des structures porteuses importantes.
Questions Fréquentes (FAQ)
Peut-on réaliser un tenon-mortaise avec des outils électriques modernes ?
Absolument. Si les puristes préfèrent les outils à main, une défonceuse équipée d’un guide et d’une fraise à mortaiser est un outil formidable pour gagner en précision et en rapidité, surtout pour des séries. Les scies circulaires sur table avec des gabarits dédiés sont aussi très efficaces pour tailler des tenons parfaitement identiques. L’important reste le réglage et la maîtrise de l’outil.
La colle est-elle obligatoire dans un assemblage tenon-mortaise ?
Dans la charpente traditionnelle, la colle n’était pas utilisée. La solidité reposait sur la précision de l’ajustement à force, parfois renforcée par des chevilles en bois. Aujourd’hui, une colle à bois polyuréthane (type PU) ou vinylique (colle blanche) est fortement recommandée. Elle comble les micro-irrégularités, assure une répartition homogène des efforts et bloque l’assemblage contre les mouvements dus à l’humidité. C’est un plus de sécurité et de durabilité non négligeable.
Où trouver des plans ou des cotes précises pour assembler une charpente ?
Travailler sur une charpente nécessite des calculs de résistance. Il est fortement conseillé de se baser sur des plans réalisés par un professionnel (charpentier, bureau d’études). Pour vous inspirer et comprendre les principes, des ressources en ligne comme les fiches techniques de l’Institut pour la Connaissance des Arts et Métiers du Bâtiment ou les tutoriels détaillés sur des plateformes spécialisées dans le travail du bois sont d’excellents points de départ. Pour un projet conséquent, n’hésitez pas à consulter un charpentier.
